空调内机方案 广东齐芯代理商 ACM101xJ ACP2136 ACP9122
空调内机方案 广东齐芯代理商 ACM101xJ ACP2136 ACP9122
方案三：

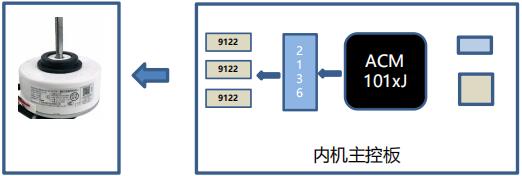

ACM101xJ：内机主控101xJ(256KB)+电机控制
电机专用控制芯片——ACM101XJ
CPU: Cortex M0+ 48MHz
Flash: 96-256KB
SRAM: 8-24KB 奇偶校验
HIRC（8M）：精度<1%(全温)
电源：2.4-5.5V
定时器（16位）：x12
最大支持6对互补输出
最大支持11通道PWM输出
ADC：12位分辨率，12通道
ACMPx2/DACx2
外设：UARTx8/I2Cx8/SPIx8（SAU）
CANx1/UARTAx2/I2Cx2
多种安全模式
ACP2136: 3相门级驱动(2A 600V全桥驱动)
ACP9122: MOSFET
ACP9122: Dual N-Channel Enhancement Mode Field Effect Transistor
Features
• Output MOSFET voltage: 600V
• Driver output current（DC）: 2A
• RDS(on)=4.5Ω @ VGS=10V
• High staturation current
• Operating ambient temperature
- TA=-40℃ to 105℃（G: Industrial application）
• Dual N-channel mos
• package：DIP7/SOP6
地不隔离
齐芯代理商，提供芯片和方案还有更多方案分享《空调内机方案 广东齐芯代理商 ACM101xE ACP9009 ACP9122》《空调内机方案 广东齐芯代理商 ACM101xE/101xJ：Pin2Pin 瑞萨RL78系列内机主控》
